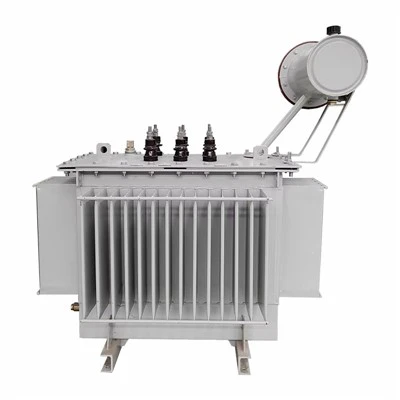

तेल में डूबा हुआ पावर ट्रांसफार्मर

हमारा तेल में डूबा हुआ पावर ट्रांसफार्मर एक ओरिएंटेड सिलिकॉन {{0}स्टील कोर, कॉपर वाइंडिंग्स, खनिज {{1}तेल इन्सुलेशन, और क्षमता {{2}मिलान रेडिएटर व्यवस्था का उपयोग करता है। प्रोजेक्ट वोल्टेज अनुपात के लिए टैप और टर्मिनल विवरण कॉन्फ़िगर किए गए हैं। SW-S तेल{{6}डूबे हुए स्टेशन ट्रांसफार्मर को 35 kV{8}वर्ग की सहायक आपूर्ति के लिए डिज़ाइन किया गया है, जहां बाहरी स्थायित्व और स्थापित तेल इन्सुलेशन को प्राथमिकता दी जाती है। इसके सक्रिय भाग में एक लेमिनेटेड कोर, संकेंद्रित रूप से व्यवस्थित वाइंडिंग, इन्सुलेशन बाधाएं, लीड और टैप कनेक्शन शामिल हैं। सक्रिय भाग को सुखाया जाता है और योग्य इन्सुलेट तेल से भरे एक सीलबंद टैंक में रखा जाता है। प्राकृतिक तेल परिसंचरण आंतरिक गर्मी को नालीदार दीवारों या बाहरी रेडिएटर्स में स्थानांतरित करता है। डिज़ाइन विभिन्न वेक्टर समूहों, टैप रेंज, प्रतिबाधा मान, बुशिंग व्यवस्था और निगरानी सहायक उपकरण को समायोजित कर सकता है। इंजीनियरिंग पुष्टिकरण में सिस्टम अर्थिंग, बिजली आवेग स्तर, प्रदूषण स्तर, परिवेश सीमा, ऊंचाई, भूकंपीय कर्तव्य, टर्मिनल अभिविन्यास, तटस्थ लोडिंग और सुरक्षा सेटिंग्स शामिल होनी चाहिए। चालू करने से पहले, इंस्टॉलर को ट्रांसपोर्ट लॉक, टैंक विरूपण, लीक, तेल स्तर, दबाव राहत घटकों, बुशिंग टॉर्क, कोर ग्राउंडिंग, टर्मिनल पहचान और परीक्षण प्रमाणपत्र का निरीक्षण करना चाहिए। नमूनाकरण और रखरखाव अंतराल को ऑपरेटिंग उपयोगिता के ट्रांसफार्मर अभ्यास का पालन करना चाहिए।

विद्युतचुंबकीय प्रेरण निर्दिष्ट वोल्टेज अनुपात पर पृथक वाइंडिंग्स के बीच ऊर्जा स्थानांतरित करता है। चुंबकीय कोर प्रवाह का मार्गदर्शन करता है, जबकि इन्सुलेशन और शीतलन संरचना डिज़ाइन सीमा के भीतर ढांकता हुआ ताकत और तापमान वृद्धि को बनाए रखती है।
