उत्पाद विवरण
हमारा तेल में डूबा हुआ ग्राउंडिंग ट्रांसफार्मर एक उच्च {{0}पारगम्यता ठंडा {{1} रोल्ड ओरिएंटेड सिलिकॉन {{2} स्टील कोर और ऑक्सीजन {{3} मुक्त तांबा फ्लैट {{4} तार वाइंडिंग का उपयोग करता है। इसके तेल टैंक का निर्माण गर्मी अपव्यय और सेवा पहुंच का समर्थन करने के लिए रेटेड क्षमता के साथ बदलता रहता है।
तकनीकी सिद्धांत
ट्रांसफार्मर एक ऐसे सिस्टम के लिए एक कृत्रिम तटस्थ बिंदु बनाता है जिसमें अन्यथा कोई पहुंच योग्य तटस्थ बिंदु नहीं होता है। ग्राउंड फॉल्ट के दौरान, ग्राउंडिंग पथ के माध्यम से शून्य अनुक्रम धारा प्रवाहित होती है, इसलिए कनेक्टेड रेसिस्टर या आर्क सप्रेशन कॉइल फॉल्ट करंट को सीमित या क्षतिपूर्ति कर सकता है।
उत्पाद की विशेषताएँ
तेल में डूबा हुआ ग्राउंडिंग ट्रांसफार्मर गैर--प्रभावी रूप से ग्राउंडेड नेटवर्क में ग्राउंडिंग सुरक्षा के लिए आवश्यक तटस्थ बिंदु प्रदान करता है। ओरिएंटेड सिलिकॉनस्टील कोर कम नुकसान वाले चुंबकीय प्रदर्शन का समर्थन करता है। कॉपर फ्लैट - तार वाइंडिंग्स निर्दिष्ट कर्तव्य के लिए एक मजबूत वर्तमान पथ प्रदान करते हैं। क्षमता आधारित टैंक संरचनाएं शीतलन और रखरखाव पहुंच का समर्थन करती हैं।
परिचालन की स्थिति
उत्पाद को संक्षारक गैस, प्रवाहकीय धूल, पानी के प्रवेश, गंभीर कंपन या मजबूत प्रभाव के बिना एक साफ, हवादार स्थान पर स्थापित करें। विश्वसनीय सुरक्षात्मक ग्राउंडिंग प्रदान करें, आवश्यक विद्युत मंजूरी बनाए रखें, और रेटेड सहायक बिजली आपूर्ति का उपयोग करें। उत्पादन और स्थापना से पहले परिवेश के तापमान, आर्द्रता, ऊंचाई, बाड़े की सुरक्षा, केबल रूटिंग और संचार स्थितियों की पुष्टि करें।
उत्पाद पैरामीटर
|
पैरामीटर |
विवरण |
|
श्रृंखला/वोल्टेज वर्ग |
डीकेएस श्रृंखला/33 केवी; 35 केवी सिस्टम पर लागू |
|
मॉडल उदाहरण |
DKS22-2500/33-500/0.4 |
|
ऊर्जा-प्रदर्शन कोड |
डीकेएस22: स्तर 1; डीकेएस20: स्तर 2; डीकेएस13: स्तर 3 |
|
मूल सामग्री |
उच्च-पारगम्यता ठंडा{{1}रोल्ड ओरिएंटेड सिलिकॉन स्टील |
|
घुमावदार कंडक्टर |
ऑक्सीजन मुक्त तांबे का सपाट तार |
|
6300 केवीए से कम या उसके बराबर तेल टैंक |
स्थिर रेडिएटर्स के साथ बैरल संरचना |
|
8000 केवीए से अधिक या उसके बराबर तेल टैंक |
हटाने योग्य रेडिएटर्स के साथ बेल-कवर संरचना |
|
लागू मानक |
आईईसी 60076 श्रृंखला; आईईईई सी57.12.00/सी57.12.90; बीएस/डीआईएन एन 60076; जेआईएस सी4304 |
उत्पाद लाभ
- तेल में डूबा हुआ ग्राउंडिंग ट्रांसफार्मरगैर--प्रभावी रूप से ग्राउंडेड नेटवर्क में ग्राउंडिंग सुरक्षा के लिए आवश्यक तटस्थ बिंदु प्रदान करता है।
- ओरिएंटेड सिलिकॉन{{0}स्टील कोर कम नुकसान वाले चुंबकीय प्रदर्शन का समर्थन करता है।
- कॉपर फ़्लैट-तार वाइंडिंग्स निर्दिष्ट कर्तव्य के लिए एक मजबूत वर्तमान पथ प्रदान करते हैं।
- क्षमता-आधारित टैंक संरचनाएं शीतलन और रखरखाव पहुंच का समर्थन करती हैं।
मुख्य अनुप्रयोग
तेल में डूबा हुआ ग्राउंडिंग ट्रांसफार्मरइसका उपयोग 35 केवी सबस्टेशनों के लिए किया जाता है जिन्हें ग्राउंडिंग उपकरण के लिए कृत्रिम तटस्थ बिंदु की आवश्यकता होती है।

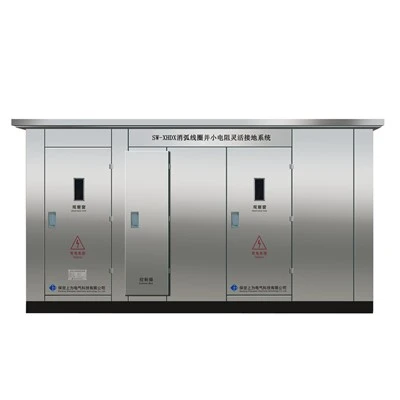

इसका मिलान एक तटस्थ ग्राउंडिंग अवरोधक कैबिनेट या एक आर्क {{0}सप्रेशन व्यवस्था) से किया जा सकता है।
यह उपयोगिता, औद्योगिक, नवीकरणीय ऊर्जा और बुनियादी ढांचा वितरण नेटवर्क के लिए उपयुक्त है।
अवयव
|
भाग |
समारोह |
|
चुंबकीय कोर |
ओरिएंटेड सिलिकॉन -स्टील लेमिनेशन के साथ चुंबकीय सर्किट प्रदान करता है। |
|
तांबे की वाइंडिंग |
निर्दिष्ट ग्राउंडिंग-ट्रांसफार्मर वाइंडिंग व्यवस्था तैयार करें। |
|
इन्सुलेट तेल और टैंक |
इन्सुलेशन, शीतलन और यांत्रिक सुरक्षा प्रदान करें। |
|
रेडिएटर असेंबली |
क्षमता के अनुरूप निर्माण के साथ गर्मी को खत्म करता है। |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: मॉडल चयन के लिए किस जानकारी की आवश्यकता है?
ए: सिस्टम वोल्टेज, आवश्यक क्षमता, कनेक्शन व्यवस्था, द्वितीयक भार और ऊर्जा प्रदर्शन स्तर की पुष्टि करें।
प्रश्न: स्थापना से पहले क्या जाँच की जानी चाहिए?
उ: नींव, मंजूरी, तेल रोकथाम, परिवेश की स्थिति और केबल प्रवेश दिशा को सत्यापित करें।
प्रश्न: डिवाइस या सिस्टम को कैसे एकीकृत किया जा सकता है?
ए: ट्रांसफार्मर को एक प्रतिरोधी कैबिनेट, आर्क - दमन कुंडल, वर्तमान ट्रांसफार्मर और स्टेशन सुरक्षा योजना के साथ समन्वयित किया जा सकता है।
प्रश्न: उत्पादन से पहले किन विकल्पों की पुष्टि की जानी चाहिए?
उत्तर: नल की आवश्यकताओं, टर्मिनल व्यवस्था, सहायक उपकरण, बाड़े के विवरण और लागू मानक सेट की पुष्टि करें।
