उत्पाद विवरण
हमाराआर्क दमन कुंडल ग्राउंडिंग सिस्टमग्राउंडिंग ट्रांसफार्मर, आर्क {{0}सप्रेशन कॉइल, नियंत्रक, सेंसिंग सर्किट और कैबिनेट उपकरण को जोड़ती है। एक लचीला ग्राउंडिंग डिज़ाइन क्षतिपूर्ति अंतराल के बाद कम प्रतिरोध शाखा जोड़ सकता है।
तकनीकी सिद्धांत
कॉइल एडजस्टेबल इंडक्टिव करंट प्रदान करता है जो नेटवर्क कैपेसिटिव अर्थ फॉल्ट करंट को ऑफसेट करता है। मुआवज़े को अनुनाद के करीब ट्यून करने से, अवशिष्ट दोष धारा और आर्क{{2}पुनः प्रहार की संभावना कम हो जाती है।
उत्पाद की विशेषताएँ
आर्क सप्रेशन कॉइल ग्राउंडिंग सिस्टम गुंजयमान क्षतिपूर्ति के माध्यम से एकल चरण पृथ्वी दोष के दौरान अवशिष्ट धारा को कम करता है। चार समायोजन सिद्धांत डिज़ाइन को विभिन्न नेटवर्क संरचनाओं से मेल खाने की अनुमति देते हैं। लचीला ग्राउंडिंग विकल्प समयबद्ध कम प्रतिरोध शाखा के साथ मुआवजे को जोड़ता है। स्वचालित माप और ट्यूनिंग नेटवर्क कैपेसिटेंस को बदलने में सहायता करते हैं।
परिचालन की स्थिति
उत्पाद को संक्षारक गैस, प्रवाहकीय धूल, पानी के प्रवेश, गंभीर कंपन या मजबूत प्रभाव के बिना एक साफ, हवादार स्थान पर स्थापित करें। विश्वसनीय सुरक्षात्मक ग्राउंडिंग प्रदान करें, आवश्यक विद्युत मंजूरी बनाए रखें, और रेटेड सहायक बिजली आपूर्ति का उपयोग करें। उत्पादन और स्थापना से पहले परिवेश के तापमान, आर्द्रता, ऊंचाई, बाड़े की सुरक्षा, केबल रूटिंग और संचार स्थितियों की पुष्टि करें।
उत्पाद पैरामीटर
|
पैरामीटर |
विवरण |
|
सिस्टम श्रृंखला |
दप-XH |
|
समायोजन के तरीके |
मोड़{{0}समायोजित, चुंबकीय-पूर्वाग्रह, धारिता{{2}समायोजित, या चरण{{3}नियंत्रित |
|
आवेदन की शर्त |
जैसा कि मैनुअल में बताया गया है, कैपेसिटिव करंट 10 ए से अधिक है |
|
मुआवज़ा अंतराल |
कम-प्रतिरोध शाखा को चालू करने से पहले 1-10 सेकंड |
|
पुनः बंद करने के साथ अवरोधक से बाहर निकलें |
आम तौर पर 60 सेकंड के भीतर जब पुनः बंद करने के लिए समन्वय की आवश्यकता होती है |
|
मुख्य ग्राउंडिंग उपकरण |
ग्राउंडिंग ट्रांसफार्मर प्लस आर्क -सप्रेशन कॉइल |
|
नियंत्रण व्यवस्था |
स्वचालित ट्यूनिंग, माप, अलार्म और कैबिनेट नियंत्रण |
उत्पाद लाभ
- आर्क दमन कुंडल ग्राउंडिंग सिस्टमगुंजयमान क्षतिपूर्ति के माध्यम से एकल चरण पृथ्वी दोष के दौरान अवशिष्ट धारा को कम करता है।
- चार समायोजन सिद्धांत डिज़ाइन को विभिन्न नेटवर्क संरचनाओं से मेल खाने की अनुमति देते हैं।
- लचीला ग्राउंडिंग विकल्प समयबद्ध कम प्रतिरोध शाखा के साथ मुआवजे को जोड़ता है।
- स्वचालित माप और ट्यूनिंग नेटवर्क कैपेसिटेंस को बदलने में सहायता करते हैं।
मुख्य अनुप्रयोग
आर्क दमन कुंडल ग्राउंडिंग सिस्टमइसका उपयोग महत्वपूर्ण कैपेसिटिव अर्थ {{0} फ़ॉल्ट करंट और निरंतरता आवश्यकताओं वाले वितरण नेटवर्क के लिए किया जाता है।
इसका उपयोग सबस्टेशनों, औद्योगिक प्रणालियों, खानों, पवन फार्मों और फोटोवोल्टिक संग्रह नेटवर्क में किया जाता है।
लचीला संस्करण उन योजनाओं के लिए उपयुक्त है जो आर्क दमन, प्रतिरोध ग्राउंडिंग और रीक्लोजिंग का समन्वय करती हैं।
अवयव
|
भाग |
समारोह |
|

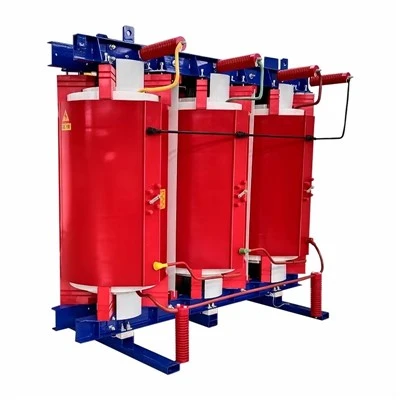

ग्राउंडिंग ट्रांसफार्मर |
जब नेटवर्क में कोई न हो तो तटस्थ बिंदु बनाता है। |
|
चाप-दमन कुंडल |
नेटवर्क कैपेसिटिव अर्थ {{0} फ़ॉल्ट करंट की भरपाई करता है। |
|
नियंत्रक और सेंसर |
नेटवर्क स्थितियों को मापें और मुआवज़े को विनियमित करें। |
|

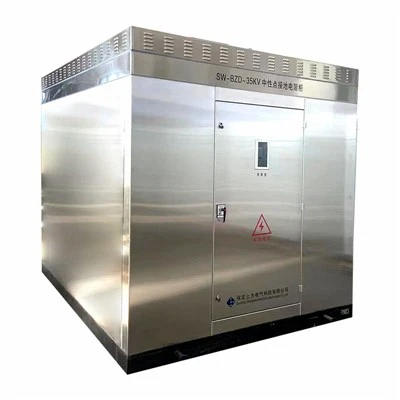

वैकल्पिक अवरोधक शाखा |
एक लचीली योजना में समयबद्ध कम {{0}प्रतिरोध ग्राउंडिंग प्रदान करता है। |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: मॉडल चयन के लिए किस जानकारी की आवश्यकता है?
ए: सिस्टम वोल्टेज, कैपेसिटिव करंट रेंज, आवश्यक समायोजन विधि, न्यूट्रल {{0} पॉइंट व्यवस्था, और फॉल्ट {{1} क्लीयरिंग लॉजिक की पुष्टि करें।
प्रश्न: स्थापना से पहले क्या जाँच की जानी चाहिए?
ए: अनुमोदित योजना के अनुसार ग्राउंडिंग ट्रांसफार्मर, कॉइल, नियंत्रण कैबिनेट, प्राथमिक कनेक्शन और माध्यमिक वायरिंग का सत्यापन करें।
प्रश्न: डिवाइस या सिस्टम को कैसे एकीकृत किया जा सकता है?
ए: नियंत्रक स्टेशन नियंत्रण प्रणाली के साथ माप, अलार्म और ऑपरेटिंग स्थिति का आदान-प्रदान कर सकता है।
प्रश्न: उत्पादन से पहले किन विकल्पों की पुष्टि की जानी चाहिए?
ए: ट्यूनिंग रेंज, लचीली ग्राउंडिंग अनुक्रम, रेसिस्टर ड्यूटी, रीक्लोजिंग समन्वय और कैबिनेट व्यवस्था की पुष्टि करें।
